基  本  尺  寸

額定負荷

脹套與軸
結合面上
的壓力
Pf
 N/mm2

脹套與輪
轂結合面
上的壓力
 Pf′
N/mm2

螺釘?shù)?br /> 擰  緊
力  矩
 MA
N·m

重量

kg

d

D

L

L 1

L2

d1

n

軸向力F1
KN

轉矩
M1
KN·m

mm

20

47

37

31

21.7

M6

4

30

0.30

287

90

17

0.29

22

47

0.33

260

90

0.27

25

50

5

35

0.44

287

106

0.30

28

55

0.49

256

96

0.36

30

55

0.53

239

96

0.34

35

60

45

0.81

246

106

0.38

40

65

0.94

215

98

0.41

45

75

46

38

25.3

M8

6

80

1.86

283

134

41

0.70

50

80

2.07

255

126

0.76

55

85

7

90

2.54

270

138

0.82

60

90

2.77

247

130

0.88

65

95

8

105

3.58

261

141

0.94

70

110

60

50

33.4

M10

7

140

5.10

244

128

83

2.10

75

115

5.46

228

119

2.20

80

120

5.85

214

112

2.30

85

125

8

175

7.45

230

129

2.40

90

130

7.90

217

124

2.60

95

135

10

205

9.90

257

149

2.70

100

145

68

58

40.8

220

11.00

192

114

3.70

105

150

11.55

210

114

3.90

110

155

12.10

175

107

4.00

120

165

12

260

15.70

192

120

4.30

125

170

M12

10

320

17.50

189

120

145

4.80

130

180

20.70

188

120

5.90

140

190

22.50

175

114

6.30

150

200

77

65

45.4

12

380

28.50

196

130

6.70

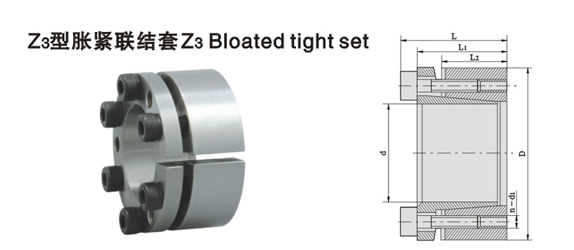

注：Z3型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
