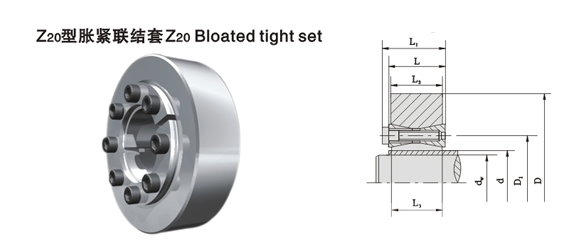

Z20型脹緊聯結套
時間：2011-03-23 04:00:45 作者：admin 點擊：1320次
Z20型脹緊聯結套詳細參數
|
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
|
|
|
|
|
|
基本尺寸Dimensions
|
額定負荷
|
內六角螺釘
|
重量
kg
|
|
d
|
dw
|
D
|
D1
|
L4
|
L
|
L3
|
轉矩Mt
kN．m
|
軸向力Ft
kN
|
d1
|
n
|
MA
N．m
|
|
25
|
18
20
|
60
|
37.5
|
27.5
|
20
|
17
|
0.190
0.255
|
21
25
|
M6×18
|
9
|
17
|
0.37
|
|
30
|
20
22
24
|
65
|
42.5
|
27.5
|
20
|
17
|
0.205
0.270
0.340
|
20
24
28
|
M6×18
|
9
|
17
|
0.42
|
|
35
|
25
28
30
|
72
|
47.5
|
27.5
|
20
|
17
|
0.365
0.490
0.585
|
29
35
39
|
M6×18
|
12
|
17
|
0.48
|
|
40
|
30
32
34
35
|
78
|
52.5
|
27.5
|
20
|
17
|
0.555
0.590
0.710
0.770
|
37
37
42
44
|
M6×18
|
15
|
17
|
0.54
|
|
45
|
35
36
38
|
92
|
60
|
33.5
|
24
|
20
|
0.960
1.030
1.200
|
55
57
63
|
M8×22
|
12
|
41
|
0.92
|
|
50
|
38
40
42
|
98
|
65
|
33.5
|
24
|
24
|
1.010
1.160
1.320
|
53
58
63
|
M8×22
|
12
|
41
|
1.0
|
|
55
|
42
45
48
|
105
|
70
|
33.5
|
24
|
24
|
1.330
1.590
1.880
|
63
70
78
|
M8×22
|
14
|
41
|
1.1
|
|
60
|
48
50
52
|
110
|
75
|
33.5
|
24
|
24
|
1.600
1.780
1.890
|
67
71
73
|
M8×22
|
14
|
41
|
1.2
|
|
70
|
55
58
60
|
138
|
90
|
39.5
|
28
|
24
|
2.930
3.370
3.690
|
106
116
123
|
M10×25
|
14
|
83
|
2.3
|
|
80
|
62
65
68
70
|
145
|
100
|
39.5
|
28
|
24
|
3.140
3.570
4.020
4.350
|
101
110
118
124
|
M10×25
|
14
|
83
|
2.4
|
|
90
|
70
75
78
|
160
|
110
|
39.5
|
28
|
24
|
4.090
4.890
5.420
|
117
130
139
|
M10×25
|
16
|
83
|
2.8
|
|
100
|
78
80
82
85
|
180
|
122.5
|
47
|
33
|
26
|
5.980
6.370
6.490
7.160
|
153
159
158
168
|
M12×30
|
14
|
145
|
3.8
|
|
110
|
85
88
90
95
|
190
|
132.5
|
47
|
33
|
26
|
6.180
6.800
7.240
8.380
|
145
154
160
176
|
M12×30
|
14
|
145
|
4.1
|
|
120
|
95
100
105
|
205
|
142.5
|
47
|
33
|
26
|
8.250
9.450
10.740
|
173
189
204
|
M12×30
|
16
|
145
|
4.7
|
|
140
|
110
115
120
|
230
|
165
|
52
|
38
|
34
|
12.860
14.440
16.140
|
233
251
269
|
M12×35
|
22
|
145
|
7.4
|
|
160
|
125
130
135
140
|
260
|
185
|
52
|
38
|
34
|
17.130
18.990
20.940
23.000
|
274
292
310
328
|
M12×35
|
26
|
145
|
9.2
|
|
注：Z20型聯結緊套螺釘?shù)臋C(jī)械性能等級為12.9級。
|
|
|
