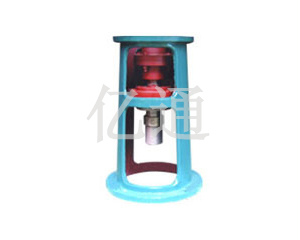

TB型HG5-251-69標機架

時間：2012-05-13 07:00:56　作者：admin　點擊：1369次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
TB型HG5-251-69標機架詳細參數






 TB型HG5-251-69標機架為“搪玻璃設備、傳動裝置”而配套，本公司可為用戶提供成套傳動裝置或單獨提供機架。機架有TⅠ、TⅡ、TⅢ型三種，TⅠ型配SF型三分式聯軸器，TⅡ型、TⅢ型配GT型剛性凸緣聯軸器和外錐形小軸或內錐形小軸。機架安裝型式分A和B兩種，分別與搪玻璃攪拌容器A型支座及B型支座聯接。
　　機架內布置有兩個軸承室，為攪拌軸提供嚴格意義上的兩個支點，用于高速攪拌或對攪拌軸在密封處饒度有嚴格限制的場合。攪拌軸與減速機輸出軸采用柔性聯軸器聯接。
　　SJ――普通雙支點機架
　　LSJ――增高型雙支點機架，用于軸向尺寸有特殊要求的場合
　　XS――原化工部標準雙支點支架，強度好，易拆裝。
　雙支點機架，不宜于選用無支點、單支點機架時，應選用雙支點機架。但選用的雙支點機架下支點軸承結構采用帶緊定套的錐孔調心滾子軸承便利于安裝維修，且攪拌軸與減速機之間的聯接必須選用HL型彈性柱銷聯軸器。

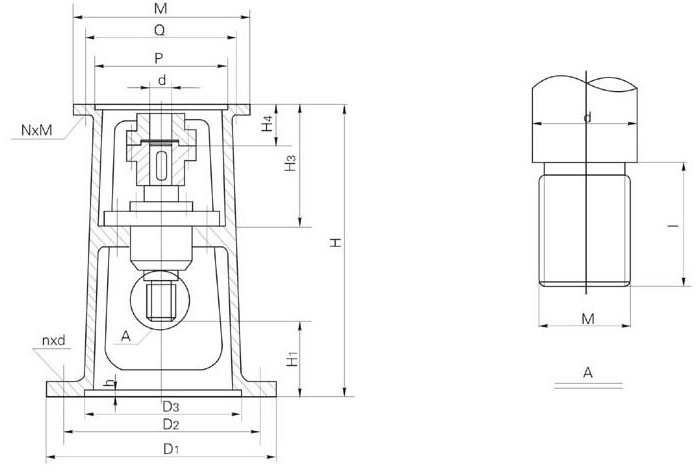

2、HG65-251-69標單支點機架主要參數及尺寸





機架
型號		 反應罐
（立升）		 減速機
BLD		 反應罐連接處 H H1 H3 H4 攪拌軸連接處 減速機連接處
D1 D2 D3 n×d h M I d P N×M D Q M
TB1 50
100		 B1 260 220 190 3×14 7 514 110 185 75 33×2 50 40 170 6×10 35 200 230
TB2 200 B1 305 280 220 3×14 7 514 140 185 80 42×3 60 50 170 6×10 35 200 230
TB3 300 B2 335 300 250 3×18 7 530 190 210 94 42×3 70 50 200 6×10 45 230 260
TB3 500 B2 335 300 250 3×18 7 530 190 210 94 48×3 70 60 200 6×10 45 230 260
TB4 1000 B3 442 400 345 4×26 7 675 200 250 100 60×4 80 70 270 6×12 55 310 340
TB4 1500 B3 442 400 345 4×26 7 675 200 250 100 65×4 85 76 270 6×12 55 310 340
TB4 2000 B3 442 400 345 4×26 7 675 200 250 100 78×4 90 89 270 6×12 55 310 340
TB5 3000 B4 460 400 345 4×26 7 720 200 250 120 78×4 90 89 320 8×14 70 360 400
TB5 5000 B4 548 500 435 4×30 7 736 200 250 120 78×4 100 95 320 8×14 70 360 400
