SJA型雙支點機架

時間：2011-03-30 02:48:11　作者：admin　點擊：1277次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
SJA型雙支點機架詳細參數


  本系列機架適用于常壓容器，雙支點軸承，攪拌軸旋轉平穩與其它雙支點相比較結構緊湊外型尺寸小，標定型號以減速機輸出軸直徑為主參數，上聯軸器采用HL型彈性柱銷聯軸器。由本公司配套供應。

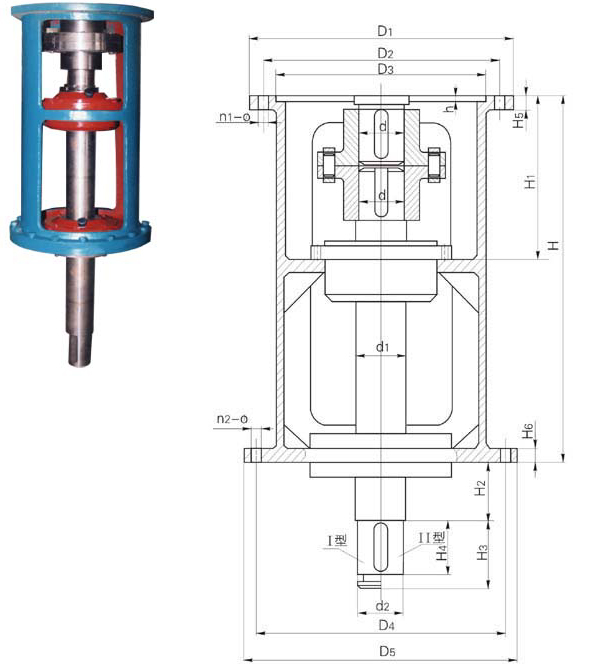

SJA型支點機架主要參數及尺寸



機架型號 減速機 D1 D2 D3 n1-φ D4 D5 n2-φ d d1 d2 h H H1 H2 H3 H4 H5 H6
SJA35 B1 230 200 170 6-12 300 335 4-24 35 45 35 5 517 190 200 85 53 18 20
SJA45 B2 260 230 200 6-12 350 392 4-26 45 50 45 5 560 210 200 100 68 20 22
SJA55 B3 340 310 270 6-13.5 400 442 4-26 55 60 55 6 675 250 250 100 80 20 24
SJA70 B4 400 360 320(316) 8-16 500 548 8-30 70 75 70 6 736 250 250 130 105 22 26
SJA90 B5 490 450 400 12-18 550 600 12-22 90 100 90 7 805 296 300 170 130 26 28
SJA100 B6 580 520 460(455) 12-22 550 600 12-22 100 110 100 10 820 362 300 170 140 30 30
SJA110 B7 650 590 520 12-22 650 700 12-27 110 120 110 12 955 420 350 200 148 35 40
SJA130 B8 880 800 680 12-38 810 880 20-27 130 140 130 12 1200 550 400 225 208 55 55

注：1、Ⅰ型為夾殼式聯軸器聯接
2、Ⅱ型為JA型聯軸器聯接
3、如用戶對輸出軸長度有特殊要求，請?jiān)谟嗀洉r(shí)說明。
