三葉開啟渦輪式攪拌器

時間：2011-03-30 11:29:31　作者：admin　點擊：709次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
三葉開啟渦輪式攪拌器詳細參數



    本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：




材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

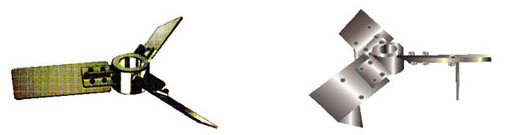

三葉開啟渦輪式攪拌器

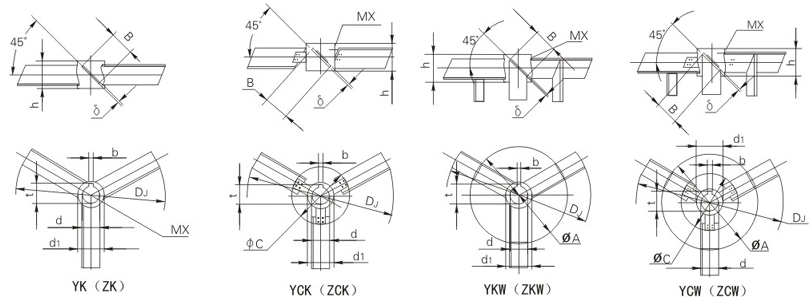

三斜葉整體開啟渦輪式－YK、三斜窄葉整體可啟渦輪式－ZK、三斜葉可拆開啟渦輪式－YCK、三斜窄葉可拆開啟渦輪式－ZKW、三斜葉整體穩定器開啟渦輪式－YKW、三斜窄葉整體穩定器開啟渦輪式－ZKW、三斜葉可拆穩定器開啟渦輪式－YCW、三斜窄葉可拆穩定器開啟渦輪式－ZCW

   本系列攪拌器較之六葉、四葉開啟渦輪式對應攪拌器，有相同規律，而且相對直徑大，轉速低的情況也可視作槳式攪拌器處理，所以應用也很廣泛。穩定器可按要求制作成穩定環及穩定片兩種，若采用穩定片，將原型號中末位的W改為U。常用條件μ＜50000cp，n＝10－300rpm，v＝1－10m/s，DJ/D＝0.2－0.8，寬形B/DJ＝0.2，窄形B/DJ＝0.125



三斜葉開啟渦輪式攪拌器主要尺寸

DJ d d1 h MX b t φA φC δ(不銹鋼/碳鋼） 重量 不銹鋼/碳鋼
B=0.2DJ B=0.125DJ
200 25 50 50 M6 8 28.3 130 / 3/4 1.0/1.02 0.745/0.754
220 30 60 60 M6 8 33.3 150 / 3/4 1.5/1.47 1.209/1.204
250 35 70 70 M8 10 38.3 170 / 4/6 2.31/2.36 1.943/1.98
280 35 70 70 M8 10 38.3 190 / 4/6 2.44/2.54 1.948/2.088
320 40 75 75 M8 12 43.3 210 / 6/8 3.47/3.59 2.652/2.748
360 40 75 75 M8 12 43.3 240 / 6/8 3.8/4.01 2.859/3.012
400 45 80 80 M10 14 48.8 270 / 8/10 5.09/5.36 3.792/3.97
450 50 85 85 M10 14 53.8 300 / 8/10 6.12/6.5 4.523/4.769
500 55 90 90 M12 16 59.4 330 250 8/10 10.62/11.05 9.17/9.32
560 60 100 100 M12 18 64.4 370 260 10/12 14.55/15.07 12.18/12.37
630 65 105 105 M12 18 69.4 420 285 10/12 17.06/17.78 14/14.39
710 70 110 110 M12 20 74.9 470 290 10/12 20.33/21.35 16.61/17.09
800 75 120 120 M12 20 79.9 530 320 12/14 27.75/28.93 21.96/22.48
900 80 130 130 M12 22 85.4 600 330 12/14 32.82/36.35 27.41/28.1
1000 85 140 140 M12 22 90.4 670 340 12/14 44.20/45.57 34.51/35.31
1120 90 150 150 M12 25 95.4 750 350 14/16 58.48/60.60 44.92/45.9
1250 100 160 160 M16 28 106.4 830 380 14/16 70.77/73.56 53.73/55.02
1400 110 180 180 M16 28 116.4 930 400 14/16 92.65/96.06 71.02/72.54
1600 120 190 190 M16 32 127.4 1070 410 16/18 125.8/130.3 93.08/95.07
1800 130 200 200 M16 32 137.4 1200 420 16/18 154.2/160.2 111.2/115.2
2000 140 210 210 M16 36 148.4 1340 530 16/18 185.8/194.9 134.3/138.3
2240 150 220 220 M18 36 158.4 1490 440 18/20 252.6/261.7 178.3/183
2500 160 240 240 M18 40 169.4 1660 460 18/20 302.8/320.3 224.4/230.2

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔一致。
