折葉槳式攪拌器
時間：2011-03-30 11:02:35 作者：admin 點擊：1777次
折葉槳式攪拌器詳細參數
本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
 |
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
折葉槳式攪拌器

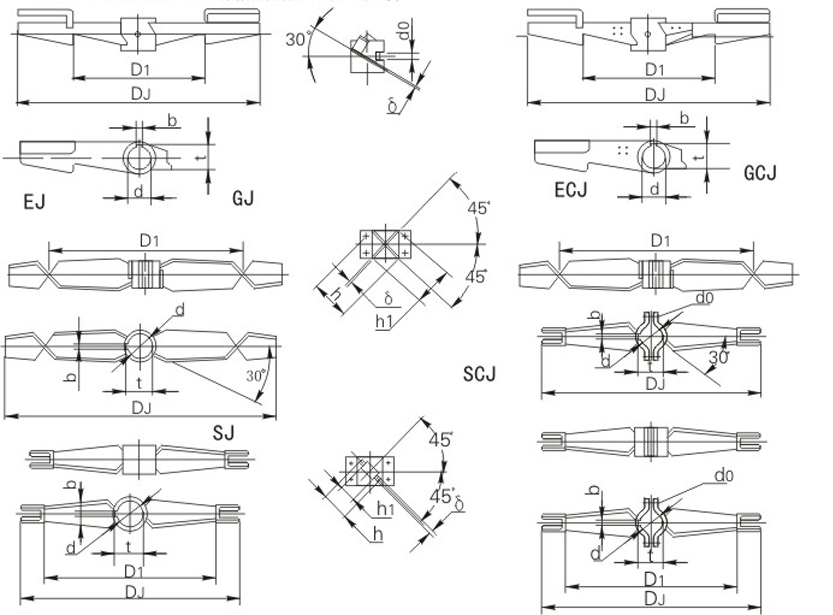

E型折葉槳式EJ、E型折葉可拆槳式ECJ、G型折葉槳式GJ、G型折葉可拆槳式GCJ、S型雙折葉槳式SJ、S型雙折葉可拆槳式SCJ、C型雙折葉槳式CJ、C型雙折葉可拆槳式CCJ
本類攪拌器是斜葉槳式衍生形式，都是強化了葉末端的液流狀態，湍流加強，剪切作用明顯提高、對兩相物性相差大的混合、分散、懸浮、傳熱都有增效作用，但由于槳型復雜，制造成本高，局限了一部。
折葉槳式攪拌器主要尺寸
| DJ | d | D1 | h | h1 | 螺栓 | b | t | N/不大于 | δ | 重量 | 不銹鋼/碳鋼 | ||
| 不銹鋼/碳鋼 | SCJ | CJ | GJ | GCJ | |||||||||
| 350 | 30 | 250 | 35 | 30 | M12 | 8 | 33.3 | 0.006 | 6/8 | 1.496 | 1.51 | 2.49 | 3.306 |
| 35 | 10 | 38.3 | 1.655 | 1.67 | 2.88 | 3.66 | |||||||
| 400 | 35 | 280 | 40 | 10 | 38.3 | 0.01 | 8/10 | 2.17 | 2.16 | 3.65 | 4.773 | ||
| 40 | 12 | 43.3 | 2.38 | 2.40 | 3.92 | 4.978 | |||||||
| 450 | 40 | 310 | 45 | 38 | 12 | 43.3 | 0.015 | 10/10 | 3.192 | 3.23 | 4.89 | 6.086 | |
| 45 | 14 | 48.8 | 3.04 | 3.08 | 4.75 | 5.891 | |||||||
| 500 | 40 | 350 | 50 | 40 | M12 |
12 |
43.2 | 0.015 | 10/10 | 4.06 | 4.12 | 5.45 | 6.649 |
| 45 | 14 | 48.8 | 3.87 | 3.92 | 5.31 | 6.451 | |||||||
| 550 | 40 | 380 | 55 | 12 | 43.3 | 4.36 | 4.78 | 6.07 | 7.271 | ||||
| 45 | 14 | 48.8 | 4.16 | 4.55 | 5.93 | 7.069 | |||||||
| 600 | 45 | 400 | 60 | 45 | 14 | 18.8 | 0.026 | 10/12 | 5.52 | 5.64 | 6.85 | 10.47 | |
| 55 | 16 | 59.3 | 5.99 | 6.13 | 8.19 | 10.37 | |||||||
| 700 | 50 | 480 | 70 | 50 | 14 | 53.8 | 0.04 | 12/14 | 6.99 | 7.79 | 11.48 | 13.96 | |
| 60 | 18 | 64.4 | 7.64 | 8.48 | 12.38 | 14.76 | |||||||
| 850 | 55 | 560 | 85 | 65 | 16 | 59.3 | 0.053 | 12/14 | 11.55 | 11.69 | 15.88 | 19.14 | |
| 70 | 20 | 74.9 | 12.51 | 12.71 | 17.26 | 20.38 | |||||||
| 950 | 55 | 650 | 95 | 16 | 59.3 | 13.72 | 13.93 | 18.44 | 21.70 | ||||
| 70 | 20 | 74.9 | 14.98 | 15.23 | 20.23 | 23.35 | |||||||
| 1100 | 60 | 750 | 110 | 80 | M16 | 18 | 64.4 | 0.07 | 12/14 | 19.86 | 20.15 | 24.59 | 28.09 |
| 75 | 20 | 79.9 | 21.56 | 21.91 | 26.99 | 30.33 | |||||||
| 1200 | 70 | 840 | 120 | 90 | 20 | 74.9 | 0.1 | 14/16 | 16.68 | 27.62 | 33.38 | 37.10 | |
| 80 | 22 | 85.4 | 28.61 | 29.60 | 36.17 | 39.73 | |||||||
| 1400 | 75 | 1000 | 140 | 100 | 20 | 79.9 | 0.12 | 14/16 | 34.22 | 34.76 | 42.01 | 45.23 | |
| 80 | 22 | 85.4 | 36.89 | 37.51 | 45.96 | 49.52 | |||||||
| 1500 | 80 | 1080 | 150 | 105 | M20 | 22 | 85.4 | 0.23 | 14/16 | 42.17 | 42.81 | 48.89 | 53.67 |
| 85 | 22 | 90.4 | 45.23 | 45.96 | 53.78 | 58.34 | |||||||
| 1700 | 85 | 1220 | 170 | 130 | 22 | 90.4 | 0.27 | 14/16 | 53.69 | 54.54 | 62.58 | 67.72 | |
| 90 | 25 | 95.4 | 57.64 | 58.61 | 68.57 | 73.47 | |||||||
| 1800 | 90 | 1300 | 180 | 130 | 25 | 95.4 | 0.38 | 16/18 | 64.53 | 65.56 | 78.60 | 84.20 | |
| 100 | 28 | 106.4 | 69.16 | 70.33 | 85.02 | 90.38 | |||||||
| 2000 | 95 | 1500 | 200 | 140 | 25 | 99.4 | 0.38 | 16/18 | 80.83 | 82.15 | 93.01 | 98.61 | |
| 100 | 28 | 106.4 | 86.61 | 88.09 | 101.1 | 106.49 | |||||||
| 2100 | 95 | 1500 | 210 | 150 | 25 | 99.4 | 0.5 | 16/18 | 90.29 | 91.98 | 104.2 | 110.53 | |
| 110 | 28 | 116.44 | 96.65 | 98.52 | 113.3 | 119.28 | |||||||
| 2300 | 100 | 1650 | 230 | 170 | M24 | 28 | 106.4 | 0.65 | 18/20 | 114.10 | 115.66 | 136.5 | 143.5 |
| 120 | 32 | 127.4 | 121.283 | 123.5 | 147.1 | 153.8 | |||||||
| 2500 | 110 | 1800 | 250 | 180 | 28 | 116.1 | 0.83 | 18/20 | 134.88 | 136.7 | 160.0 | 167.4 | |
| 130 | 32 | 137.4 | 143.39 | 146.0 | 172.6 | 179.6 | |||||||
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
