三寬葉旋槳式攪拌器

時間：2011-03-30 10:03:41　作者：admin　點擊：563次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
三寬葉旋槳式攪拌器詳細參數



    本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：




材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

三寬葉旋槳式攪拌器
三寬葉旋槳式－KHX、三寬葉穩定環旋槳式－KWX、三寬葉可拆旋槳式－KCX

    旋槳式攪拌器的槳葉前部槳面與運動方面的傾角是連續變化的（與推進式槳一樣），槳葉部份像斜葉槳面一樣有一個固定傾角，所以它綜合了推進式槳和斜葉渦輪式槳的特性，是一種應用廣泛的攪拌器，它類似推進式屬軸流形，循環能力大，動力消耗小，又像斜中渦輪槳剪切性能得到了提高，因此它的適用范圍比較大。低粘液體混合、分散、溶解、固體懸浮、結晶、傳熱、液相反應等過程都適用，在一些氣體吸收過程也得到了應用，三寬葉旋式是較普通使用的型式，常用介質粘度范圍μ＜10000cP，常用運轉速度n＝30－500rpm，v＝3－15m/s，常用尺寸DJ/D＝0.2－0.5，B/DJ＝0.4（寬），常用左旋，可做成右旋。

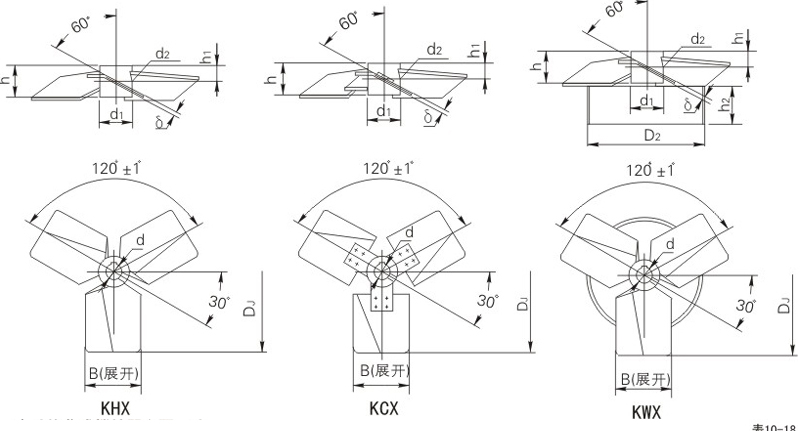

三寬葉旋槳式攪拌器主要尺寸

DJ d d1 h B h1 d2 h2 D2 δ 重量（不銹鋼/碳鋼）
不銹鋼/碳鋼 KHX KCX KWX
200 25 50 50 80 20 M6 50 125 4/6 1.168/1.411 2.018/2.231 1.838/2.41
220 30 60 60 80 20 M6 55 150 5/6 1.89/1.981 2.182/3.234 2.913/3.202
250 35 70 70 100 20 M8 60 170 5/6 2.723/2.847 4.304/4.274 3.99/4.356
280 40 75 75 112 20 M8 65 190 5/6 3.285/3.45 5.32/5.393 4.818/5.277
320 45 80 80 128 25 M8 70 215 5/6 4.065/4.3 6.221/6.363 5.933/6.529
360 50 85 85 144 25 M8 80 240 5/6 4.886/5.207 7.172/7.175 7.02/7.752
400 55 90 90 160 25 M10 90 270 6/8 6.398/7.377 10.21/11.04 10.02/12.17
450 60 100 100 180 25 M10 100 300 6/8 8.515/9.734 12.63/13.69 12.98/15.65
500 65 105 105 200 25 M12 105 335 6/8 10.286/11.82 14.72/16.11 15.54/18.76
560 70 110 110 224 25 M12 110 375 8/10 14.29/16.36 19.75/21.61 22.48/16.53
630 75 120 120 252 30 M12 120 420 8/10 18.58/21.11 24.4/26.39 28.59/33.54
710 80 130 130 284 30 M12 130 475 10/12 27.66/31.06 33.81/26.39 42.99/49.33
800 85 140 140 320 30 M12 140 535 10/12 35.28/39.38 43.02/46.79 53.87/61.56
900 90 150 150 360 30 M12 145 600 12/14 51.79/57.18 60.07/65.10 77.7/87.27
1000 100 160 160 400 30 M12 150 670 12/14 61.88/68.46 70.97/77.19 91.81/103.19
1120 110 180 180 448 30 M12 155 750 14/16 90.53/98.49 101.8/109.3 130.9/144.4
1250 120 190 190 500 30 M16 160 840 14/16 110.6/120.7 122.3/132 157.3/173.8
1400 130 200 200 560 30 M16 170 940 16/18 151.2/164.1 163.6/175.9 214.6/235.1
1600 140 210 210 640 30 M16 180 1070 16/18 193.2/210.5 206.1/222.8 269.7/296
1800 150 220 220 720 35 M16 190 1200 18/20 266.2/288.3 281.9/303.4 368.1/400.8
2000 160 240 240 800 35 M16 220 1340 18/20 334.4/361.8 351.2/377.8 466.1/507.2
2240 170 250 250 896 35 M18 240 1500 20/22 453.4/488.2 469.5/503.5 632.2/683.5
2500 180 260 260 1000 40 M18 250 1670 20/22 559/602.9 575.4/618.4 766.2/829.5

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
