三窄葉旋槳式攪拌器

時間：2011-03-30 09:53:38　作者：admin　點擊：582次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
三窄葉旋槳式攪拌器詳細參數



    本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：




材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號


三窄葉整體旋槳式－ZHX、三窄葉可拆旋槳式－ZCX、三窄葉穩定環旋槳式－ZWX

    三窄葉旋槳式攪拌器也是常用的旋槳式攪拌器，性能、應用都相似，相對于寬葉旋槳式，它的排出流量*小些，輸入功率小些，常用介質粘度范圍μ＜10000cP，常用運轉速度n＝60－500rpm，常用尺寸DJ/D＝0.2－0.5，B/DJ＝0.2，常用左旋，可做成右旋。

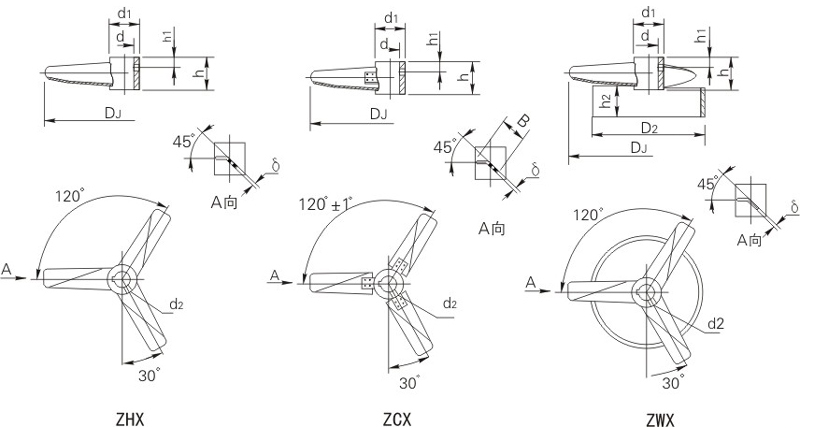

三窄葉旋槳式攪拌器主要尺寸

DJ d d1 h B h1 d2 H2 D2 δ 重量（不銹鋼/碳鋼）
不銹鋼/碳鋼 ZHX ZWX ZCX
200 25 50 50 40 20 M6 30 135 3/4 0.97/0.98 1.272/1.380 1.57/1.58
220 30 60 60 44 20 M6 35 150 3/4 1.5/1.47 1.891/1.988 2.4/2.37
250 35 70 70 50 20 M8 38 170 4/6 2.25/230 2.891/3.256 3.48/3.53
280 35 70 70 56 20 M8 42 190 4/6 2.38/2.48 3.172/3.661 3.61/3.71
320 40 75 75 64 25 M8 50 215 6/8 3.38/3.5 4.981/5.621 5.06/5.18
360 40 75 75 72 25 M8 55 240 6/8 3.71/3.92 5.676/6.524 5.39/5.6
400 45 80 80 80 25 M10 60 270 8/10 5.09/5.36 8.306/9.355 6.8/7.07
450 50 85 85 90 25 M10 70 300 8/10 6.03/6.41 10.2/11.59 7.92/8.3
500 55 90 90 100 25 M12 75 335 8/10 7.2/7.63 12.19/13.83 10.62/11.05
560 60 100 100 112 25 M12 85 375 10/12 10.83/11.35 18.74/20.78 14.55/15.07
630 65 105 105 126 30 M12 95 420 10/12 13.19/13.91 23.09/25.72 17.06/17.78
710 70 110 110 142 30 M12 105 475 10/12 15.44/16.46 27.82/31.22 20.33/21.35
800 75 120 120 160 30 M12 120 535 12/14 22.5/23.68 41.62/45.87 27.75/28.93
900 80 130 130 180 30 M12 135 600 12/14 29.24/30.77 53.36/58.76 34.82/36.35
1000 85 140 140 200 30 M12 150 670 12/14 37.03/38.4 66.961/73.13 44.2/45.57
1120 90 150 150 224 30 M12 165 750 14/16 50.77/52.89 93.77/101.12 58.48/60.6
1250 100 160 160 250 30 M16 190 840 14/16 62.37/72.67 126.2/136.5 70.77/73.56
1400 110 180 180 280 30 M16 210 940 14/16 82.09/85.5 150.68/163.39 92.65/96.06
1600 120 190 190 320 30 M16 240 1070 16/18 114.77/119.23 216.7/233.2 125.84/130.3
1800 130 200 200 360 35 M16 270 1200 16/18 142.5/148.5 271.2/292.3 154.2/160.2
2000 140 210 210 400 35 M16 300 1340 16/18 173.59/182.60 333.2/361.1 185.8/194.9
2240 150 220 220 448 35 M18 335 1500 18/20 238.53/247/63 463.0/495.5 252.6/261.7
2500 160 240 240 500 40 M18 375 1670 18/20 287.68/305.16 567.4/614 302.8/320.3

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
