螺帶螺桿式攪拌器

時間：2011-03-30 09:30:06　作者：admin　點擊：632次
銷售電話：0317-7816331
圖文傳真：0317-7817326
E-mail：[email protected]
marzoni.com.cn
螺帶螺桿式攪拌器詳細參數



    本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：




材料代號
攪拌器軸孔徑
攪拌器的外徑，
攪拌器型式代號

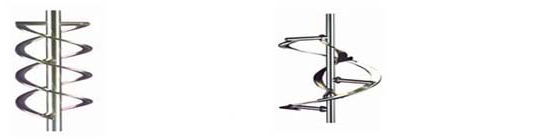

螺帶螺桿式攪拌器
螺帶式－LD、錐底螺帶式－ZLD、螺帶螺桿式－LDG、錐底螺帶螺桿式－ZLG

    此類攪拌器為慢速型攪拌器，常在層流區操作，液體沿著螺旋面上升或下降形成軸向的上下循環，適用于中高粘度液體的混合和傳熱等過程。常用介質粘度μ＜105cP，常用轉速n＝0.5－50rpm，v＝2m/s。LD螺帶式攪拌器的螺帶外廊接近于攪槽內壁，攪拌直徑大，強化了進罐壁的液體的上下循環，高粘度液體的傳熱過程很適用。LDG螺帶螺桿組合式，同時具有螺桿和螺帶的特性，強化了液體內外圍的循環，特別對非牛頓型似塑性及粘彈性液體有效。ZLD錐底螺帶型，ZLG錐底螺帶螺桿型，其特點是底形可和錐形釜底相配，可按要求設計。

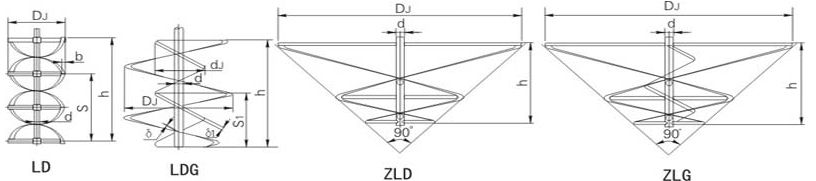

螺帶式，螺帶螺桿式攪拌器主要參數

DJ d d1 b S s1 δ δ1 h φ 重量
LD LDG ZLD ZLG
285 40 80 25 285 80 4 2 285 14 5.725 5.839 4.32 5.14
380 50 100 30 380 100 4 2 380 18 11.06 11.25 8.56 10.01
470 60 125 35 470 125 6 3 470 18 19.76 20.23 15.33 17.53
570 70 150 45 570 150 6 3 570 25 32.18 32.88 20.05 27.21
660 80 180 50 660 180 8 4 660 32 50.15 51.53 38.78 45.67
760 85 200 60 760 200 8 4 760 38 65.63 67.48 50.67 58.93
850 90 230 70 850 230 10 6 850 45 88.54 92.42 67.45 79.45
950 100 250 80 950 250 10 6 950 45 116.8 121.4 90.00 98.89
1140 110 300 95 1140 300 12 8 1140 57 175.9 785.1 135.02 148.3
1340 120 350 110 1340

350

 12 8 1340 57 238.7 252.6 185.79 212
1530 130 400 125 1530 400 14 10 1530 76 343.0 366.6 263 306.4
1730 140 450 140 1230 450 14 10 1730 76 437.8 468.8 338.92 405.2
1920 150 500 160 1920 500 16 12 1920 89 586.0 633.1 449.72 541.9
2120 160 550 175 2120 550 16 12 2120 89 731.9 772.2 553.4 640.9
2320 170 600 190 2320 600 18 14 2320 108 906.8 999.5 706.44 827.5
2520 180 650 200 2520 650 20 14 2520 108 1127 1226 864.7 995.9

備注：重量包括h高度內的軸的重量，可根據用戶要求確定槳高度。
